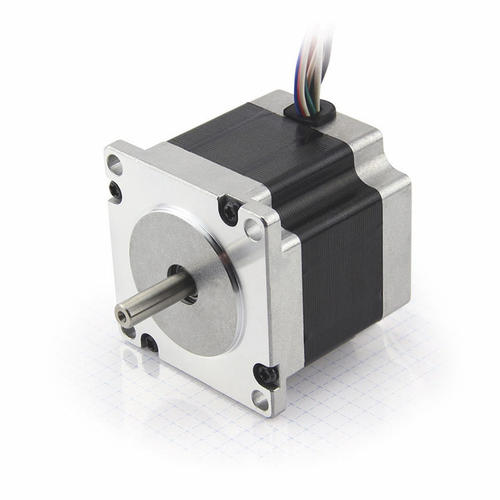

1.選擇保持轉矩

　　保持轉矩也叫靜力矩，是指步進馬達通電但沒有轉動時，定子(組成:定子鐵芯、定子繞組和機座)鎖住轉子的力矩。由于步進電機低速運轉時的力矩接近保持轉矩，而步進電機的力矩隨著速度的增大而快速衰減，輸出功率也隨速度的增大而變化，所以說保持轉矩是衡量步進電機負載能力重要的參數之一。比如，一般不加說明地講到N.m的步進電機，可以理解為保持轉矩是N.m。

　　2.選擇相數

　　兩相步進電機成本低，步距角少.8 度，低速時的震動較大，高速時力矩降低快，適用于高速且對精度和平穩性要求不高的場合;三相步進電機步距角少.5度，振動比兩相步進電機小，低速性能好于兩相步進電機，高速度比兩相步進電機高百分之30至50，適用于高速且對精度和平穩性要求較高的場合;5相步進電機步距角更小，低速性能好于3相步進電機，但成本偏高，適用于中低速段且對精度和平穩性要求較高的場合。步進電機驅動步進電機不能直接接到工頻交流或直流電源上工作，而必須使用專用的驅動器，如圖所示，它由脈沖發生控制單元、功率驅動單元、保護單元等組成。圖中點劃線所包圍的二個單元可以用微機控制來實現。

　　3.選擇步進電機

　　應遵循先選馬達后選驅動器原則，先明確負載特性，再通過比較不同型號步進電機的靜力矩和矩頻曲線，找到與負載特性匹配的步進電機;精度要求高時，應采取機械減速裝置，以使電機工作在效率高、噪音低的狀態;避免使電機工作在振動區，如若必須則通過改變電壓、電流或增加阻尼的方法解決;電源電壓方面，建議57電機采取直流24V-36V、86電機采取直流46V、0電機采取高于直流80V;大轉動慣量負載應選擇機座號較大的電機;大慣量負載、工作轉速較高時，電機而應采取逐漸升頻提速，以避免電機失步、減少噪音、提升停轉時的定位精度;鑒于步進電機力矩一般在40Nm以下，超出此力矩范圍，且運轉速度大于000RPM時，即應考慮選擇伺服電機，一般交流伺服電機可正常運轉于3000RPM，直流伺服電機可可正常運轉于0000RPM。步進電機驅動為了進一步提高驅動系統的高頻響應，可采用升頻升壓功率驅動接口。這種接口對繞組提供的電壓與電機的運行頻率成線性關系。它的主回路實際上是一個開關穩壓電源，利用頻率-電壓變換器，將驅動脈沖的頻率轉換成直流電平，并用此電平去控制開關穩壓電源的輸入，這就構成了具有頻率反饋的功率驅動接口。步進電機是一種感應電機，它的工作原理是利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。

　　4.選擇驅動器和細分?jǐn)?shù)

　　好不選擇整步狀態，因?yàn)檎綘顟B(tài)時振動較大;盡量選擇小電流、大電感、低電壓的驅動器;配用大于工作電流的驅動器、在需要低振動或(度)時配用細分型驅動器、對于大轉矩電機配用高電壓型驅動器，以獲得良好的高速性能;在電機實際使用轉速通常較高且對精度和平穩性要求不高的場合，不必選擇高細分?jǐn)?shù)驅動器，以便節約成本;在電機實際使用轉速通常很低的條件下，應選用較大細分?jǐn)?shù)，以確保運轉平滑，減少振動和噪音;總之，在選擇細分?jǐn)?shù)時，應綜合考慮步進電機驅動器的實際運轉速度、負載力矩范圍、減速器設置情況、精度要求、振動和噪音要求等。
