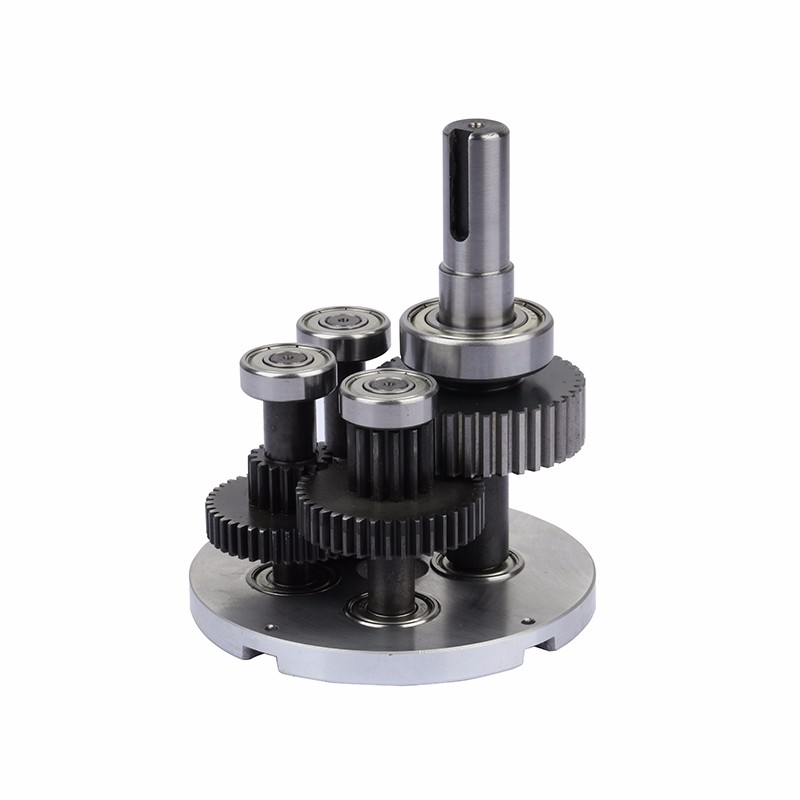

盤式行星減速機的選擇：

速度 (根據需要選擇)

扭矩 (根據負載結構，重量和速度計算伺服電機需要輸出的扭矩)

轉動慣量 (該參數與伺服機構在機械結構上的操作精度有關，以負載結構的重量計算)

通常，必須有一定的余量，即安全系數。

通過將這3個參數與選擇樣本相結合來選擇盤式行星減速機的模型。

盤式行星減速機的類型選擇：

減速比 (根據電機轉速與最終要求輸出轉速的比值、最終要求輸出轉矩與電機轉矩的比值、機械轉動慣量與電機轉動慣量的比值最終確定)

額定承載扭矩 (最終輸出扭矩不應大于減速器的額定扭矩，這與減速機的壽命有關)

精度 (根據用戶需要選擇合適的精度要求)

安裝配合尺寸 (負載與減速機的配合以及電機與減速機的配合根據產品圖紙確定)

以上是如何選擇盤式行星減速機的一般參數。

減速機扭矩 = 9550 × 電機功率 ÷ 電機功率輸入轉數 × 速比 × 使用系數
