步進電機分類有很多，而直線絲桿步進電機只是其中的一種，今天申力電機小編就為大家介紹下直線絲桿步進電機的應用優勢及結構類型相關知識。

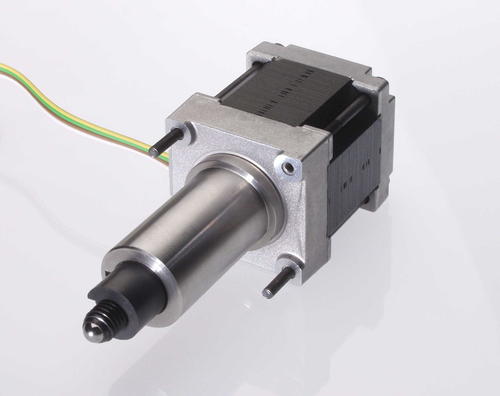

　　直線絲桿步進電機是采用步進電機作為旋轉動力源，通過螺旋式傳動把旋轉運動轉化為直線運動。一款精密滾珠的直線絲桿步進電機，可以在某些場合替代氣缸，實現定位準確、速度可控、精度高等優點。直線絲桿步進電機被廣泛應用于包括制造、精密校準、精密流體測量、精確位置移動等諸多高精度要求領域。

　　在步進電機步距角不能滿足使用的條件下，可采用細分驅動器來驅動步進電機，細分驅動器的原理是通過改變相鄰(A，B)電流的大小，以改變合成磁場的夾角來控制步進電機運功率放大是驅動系統最為重要的部分。步進電機在一定轉速下的轉矩取決于它的動態平均電流而非靜態電流。平均電流越大電機力矩越大，要連到平均電流大這就需要驅動系統盡量克服電機的反電勢。因而不同的場合采取不同的的驅動方式，到目前為止，驅動方式一般有以下幾種：恒壓、恒壓串電阻、高低壓驅動、恒流、細分?jǐn)?shù)等。 為盡量提高電機的動態性能，將信號分配、功率放大組成步進電機的驅動電源。

　　直線步進電機在空裁情況下能夠正常啟動的脈沖頻率，如果脈沖頻率高于該值，電機小能正常啟動，可能發生丟步或堵轉。在有負載的情況下，啟動頻率應更低。如果要使電機達到高速轉動，脈沖頻率應該有加速過程，即啟動頻率較低，然后按定加速度升到所希望的高頻。水磁式步進電機一般為兩相，轉矩和體積較小，步進角般為7 5度或15度。

　　直線絲桿步進電機的使用是非常廣泛，且具有非常顯著的特點，滿足了人們的使用需求。申力電機精密混合式直線絲桿步進電機可訂制。直線絲桿步進電機類型分別有A、貫通軸式;B、外部驅動式;C、固字軸式;選擇直線絲桿步進電機應該考慮以下幾點：1、負載大小(推或拉);2、直線速度;3、行程;4、加速度要求;5、系統可接受的背隙;6、定位精度;7、水平或是垂直安裝;8、驅動器的電流及電壓;9、絲桿導程等。
